小米redmi9怎么樣redmi9值得買嗎?拆解告訴你2020年入門機新標準

智能移動終端拆解開箱圖鑒 ? 2020-09-04 15:24 ? 次閱讀

6月的時候,紅米發布了一款redmi9。售價799,并號稱是2020年入門機新標準。那今天,我們就來看看redmi9都通過哪些方面來達到標準吧。

拆解步驟

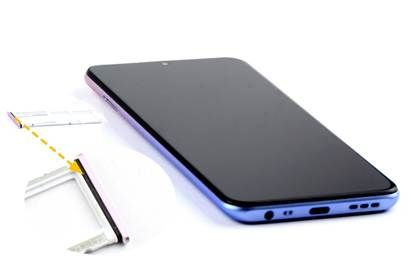

還是老規矩,使用卡針將卡托取出來,卡托上帶有防水膠圈。

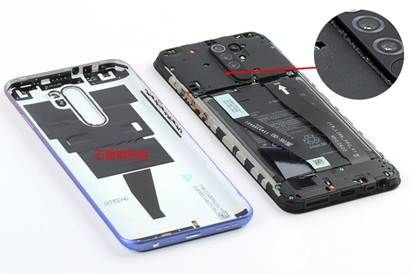

Redmi 9采用塑料后蓋,與機身之間僅通過卡扣固定??梢詮目ㄍ械奈恢瞄_始慢慢沿著縫隙劃開卡槽,取下后蓋。后蓋在主板蓋攝像頭保護玻璃位置,貼了一圈固定膠。

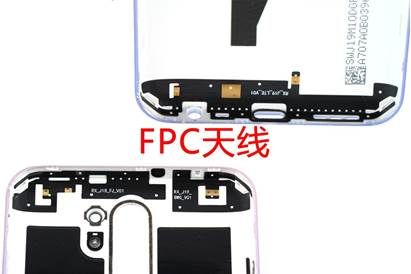

許是出于對成本的考慮。主天線和WiFi藍牙天線,使用的都是用膠固定在后蓋上的FPC天線。

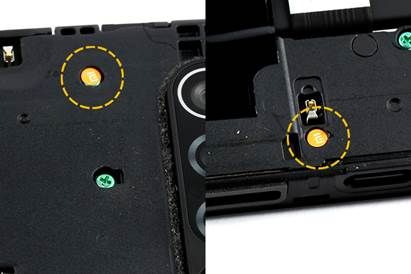

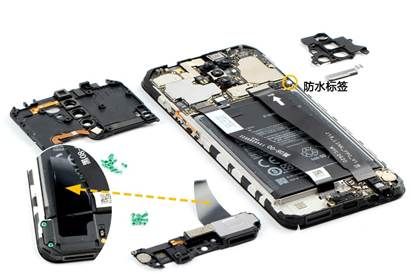

主板蓋和揚聲器模塊都通過螺絲固定在內支撐上面,上下分別有一顆螺絲貼有防拆標簽。

主板蓋和揚聲器模塊都通過螺絲固定,主板連接軟板的BTB口上也有通過有螺絲固定的金屬片并貼有緩沖泡棉。揚聲器模塊正面貼有導電泡棉和防水標簽,還有一塊延伸到電池的石墨散熱片。

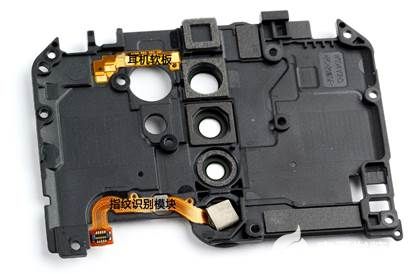

聽筒軟板以及指紋識別模塊都固定在主板蓋上。

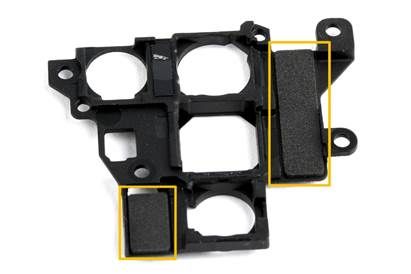

比較特別的是,主板蓋下還有一個單獨的攝像頭保護蓋來保護固定攝像頭模組。并且在BTB連接器部分貼有泡棉進行緩沖。

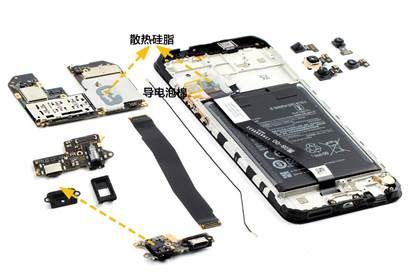

主板取下后,在主要芯片位置的屏蔽罩上涂有導熱硅脂,對應中框位置上有導電泡棉。副板的USB接口和耳機孔上面都套有硅膠保護套。

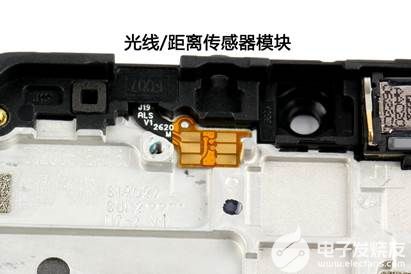

在主板下方的中框位置,有一塊單獨光線/距離傳感器軟板。

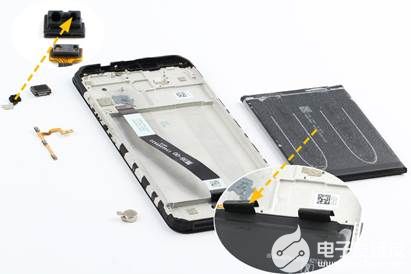

電池使用兩條易拉膠進行固定,便于更換電池。電池取下后也會變形。取下的光線/距離傳感器也有硅膠套進行保護。

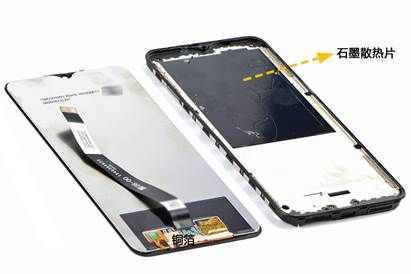

最后加熱取下屏幕。屏幕是LCD水滴屏,沒有看到觸控芯片,應該集成在了屏幕內。內支撐正面貼有大面積的石墨散熱片。

模組信息

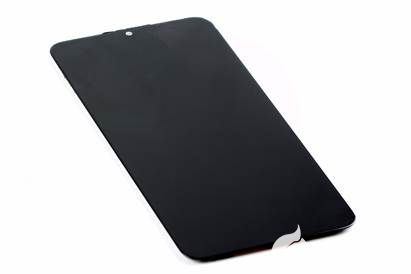

天馬公司生產的6.53英寸、分辨率2340 x 1080的LCD水滴屏。

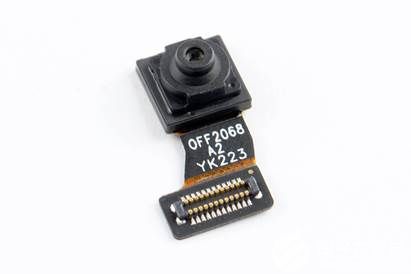

前攝選擇的是三星,型號為SSK4H7YX 的8MP攝像頭。

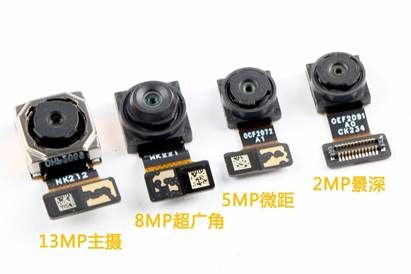

13MP主攝,型號為OV757EA,8MP超廣角,型號為三星S5K4H7YX。還有5MP微距鏡頭+2MP景深鏡頭。

主板ic信息

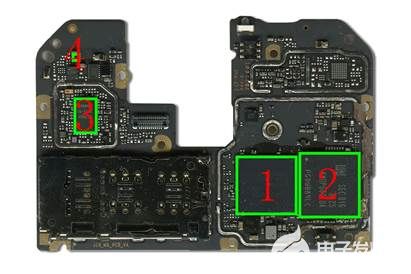

主板正面主要IC(下圖):

1:Media Tek - MT6769V/CT - 八核處理器

2:Samsung - KMDP6001DA - 4GB內存+64GB閃存

3:VANCHIP - 射頻功率放大模塊

4:AKM - 電子羅盤

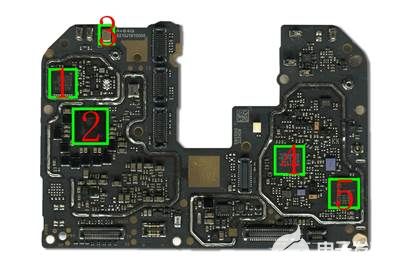

主板背面主要IC(下圖):

1:Media Tek - WiFi/BT芯片

2:Media Tek - 電源管理芯片

3:麥克風

4:Media Tek - 射頻收發器

5:VANCHIP - 射頻功率放大器

總結信息

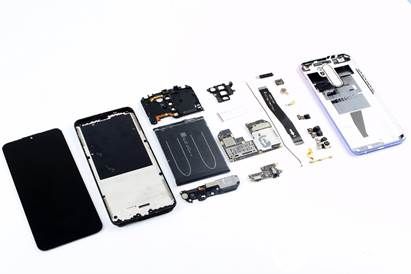

整機拆解難度不高??梢赃M行較好的還原,便于維修。整機的19顆螺絲中有兩顆螺絲上貼有防拆標簽,分別位于主板和揚聲器模塊上面。整機貼有兩張防水標簽,電池選用便于更換的易拉膠固定。

由于售價原因,整機成本必然會有所壓縮。這點在芯片以及屏幕等硬件的選擇上可以看出。此外,僅只使用卡扣進行固定的塑料材質后蓋,以及FPC天線的選擇。也是成本控制的選擇方案。
